Контролер Axagon PCEM2-D, от PCIe 4x към 2x M.2 (NVMe/SATA) SSD, за 2230/2242/2260/2280/22110

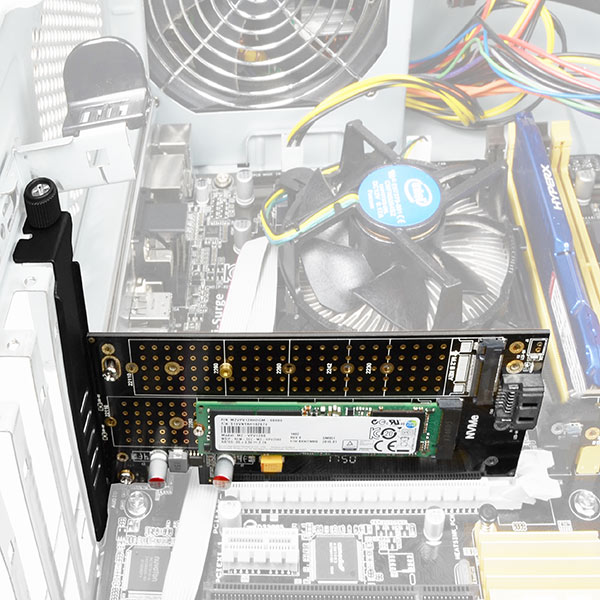

Вътрешният AXAGON PCEM2-D адаптер позволява свързване на два M.2 SSD към десктоп. Така че, той е идеален избор за надграждане на десктоп, който няма слот M.2.

Адаптерът поддържа използването както на едностранни, така и на двустранни SATA и NVMe (PCI-Express) M.2 SSD. Намалението не ограничава капацитета на SSD и могат да се използват всякакви карти M.2 с дължина до 110 мм. Едновременната работа и на двата диска е нещо обичайно.

Благодарение на PCI-Express 3.0 4-лентов интерфейс, съвместим с x4, x8 и x16 слотове, може да се постигне скорост до 8GBps. В сравнение със стандартните SATA SSD дисковите скорости на NVMe SSD са многократно по-високи.

Висококачественият дизайн на картата, включително медни отвори, подпомага по-доброто разсейване на топлината, генерирана по време на работа с M.2 SSD дискове.

Двойно сините светодиоди показват или включване или пренос на данни в слота M.2. Пакетът също така съдържа нископрофилен зарязващ щепсел за монтиране на адаптера в кутии с нисък профил.

Вход:

• PCI-Express 3.0 интерфейс, съвместим с PCI-Express 1.0a / 1.1 / 2.0 / 2.1.
• Брой 4-лентови линии, съвместими с x4 / x8 / x16 PCIe слотове.
• Ширина на лентата на 4-лентна PCI-Express 3.0 шина до 8 GB / s (двупосочна).
• SATA конектор за свързване на дънната платка, когато се използва SATA M.2 SSD. За да се постигнат най-добрите възможни битови скорости, се препоръчва използването на SATA 6G контролер.

Изход:

• 75-пинов NGFF слот за M-клавиш за инсталиране на NVMe (PCI-Express) M.2 SSD дискове.
• Слот за 75-пинов NGFF B-ключ за инсталиране на SATA (AHCI) M.2 SSD дискове

Други функции:

• Пълна поддръжка за Plug and Play.
• Поддръжка на M.2 дискове с всякакъв размер - 2230, 2242, 2260, 2280, 22110 mm.
• Поддръжка на M.2 дискове с всякакъв капацитет.
• Едновременна работа на двата диска.
• Поддръжка както на едностранни, така и на двустранни дискове M.2.
• По-добро разсейване на топлината от M.2 SSD дискове, благодарение на отвори за медно покритие.
• Поддръжка на зареждане от SSD карти.
• Не е необходимо да се инсталират драйвери.
• Забележка: ВНИМАНИЕ! Адаптерът позволява да се поставят дискове с клавиши B + M и в двата M.2 слота. Важно е да проверите параметрите на диска, т.е. да се уверите дали дискът е проектиран за интерфейс SATA или NVMe (PCI Express) и да го свържете към правилния слот. SATA устройствата са включени в слота за B-ключ, NVMe устройствата са включени в слота на M-ключ.

Захранване:

• Адаптерът се захранва директно от шината PCI-Express; не е необходимо външно захранване.
• Системата с двойно захранване осигурява достатъчна мощност за свързани M.2 SSD дискове.
• Освен това системата с излишно захранване намалява термичното натоварване на адаптера.

Поддържани операционни системи:

• MS Windows 7/8 / 8.1 / 10, Windows Server 2008 R2 / 2012/2016 (всички 32-битови, както и 64-битови версии на OS Windows се поддържат), Linux с ядро ​​2.6.31 и по-нова версия ,
• Забележка: Когато работите под Windows 7, свържете се с производителя на M.2 SSD, за да намерите дали тази OS се поддържа, особено когато се използват NVMe дискове.

Пакетът съдържа:

• PCI-Express адаптер със стандартна затваряща тапа,
• нископрофилна затваряща тапа,
• монтажен материал и отвертка,
• печатно ръководство за монтаж EN / CZ / DE / ESP / FR / HU / IT / PL / RO / RU / SK / BG,
• опаковани в картонена кутия с ясно посочени параметри.

​

Input

Interface:  PCI-Express 3.0 + Serial ATA 3.1
Number of lines:  4-Lane (x4)
Rate:  8 GB / s bidirectionally (PCI-Express)
Rate:  6/3 / 1.5 Gbit / s (SATA III / SATA II / SATA I)
Connector:  7-pin SATA data male
Compatibility:  x4 / x8 / x16 PCIe slot
Compatibility:  all SATA I / SATA II / SATA III controllers
PCI-Express:  1.0a / 1.1 / 2.0 / 2.1 / 3.0 compatibility

Output
Interface:  NVMe M.2 (PCI-Express) + NGFF M.2 (SATA)
Connector:  75-pin M.2 M-key
Connector:  75-pin M.2 B-key
Compatibility:  all NVMe M.2 SSD
Compatibility:   all SATA M.2 SSD B-key / B + M-key
Total permeability:   8 GB / s theoretically (given by PCIe 3.0 4-Lane input)

Supported device
M.2 22110:   Yes
M.2 2280:   Yes
M.2 2260:   Yes
M.2 2242:   Yes
M.2 2230:   Yes
Double-sided M.2:    Yes
Single-sided M.2:    Yes
Max. disk capacity all, without limitations

Supported features
TRIM:    Yes
boot from connected disk:    Yes
automatic installation:    Yes
Plug and Play:    Yes

Other features
Indication:    2x blue LED - computer connection (permanently on), data transmission (flashes)

Power supply
On the bus:    Yes (PCI-Express bus power)

OS support
MS Windows 10 / 8.1 / 8/7 (all 32- and 64-bit versions)
MS Windows Server 2016/2012/2008 R2 (all 32- and 64-bit versions)
Linux kernel 2.6.31 and higher
